Maquette Domotique - BUT1 - S1

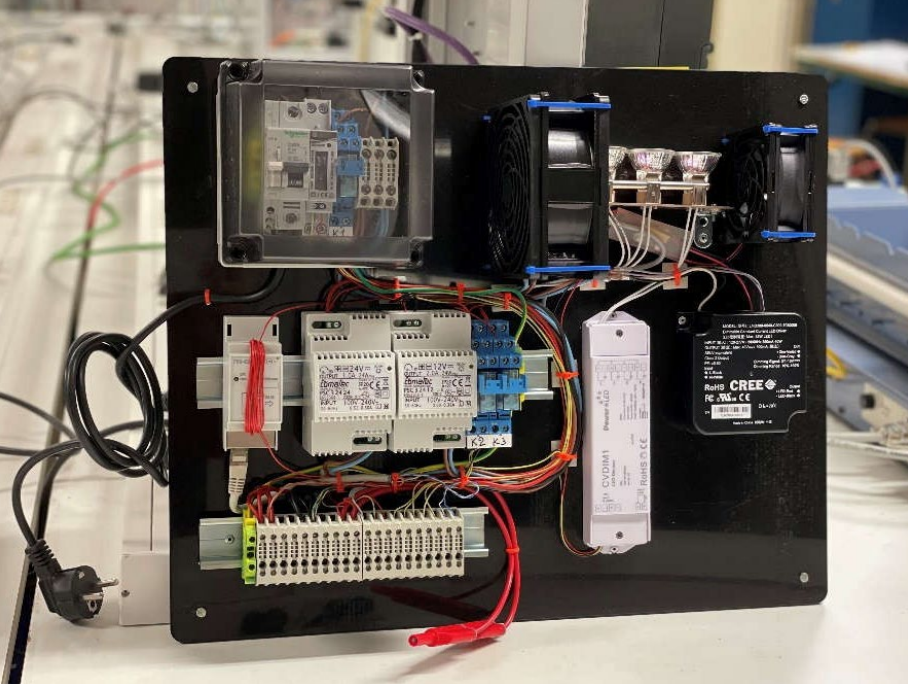

Partie opérative du système
Note : Les niveaux présentés dans "Caractéristiques" sont subjectifs. La signification précise est détaillée dans Détails des caractéristiques des projets universitaires.

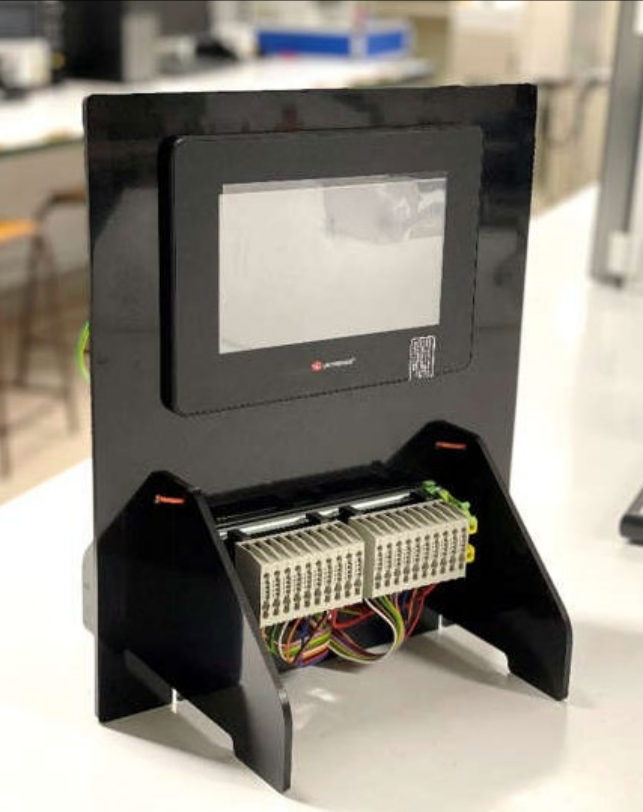

Ce projet s’inscrit dans une démarche de vérification technique préalable à la mise en service d’une maquette domotique. Le système est composé d’un automate programmable industriel (API) Unistream, doté d’une interface homme-machine (IHM) tactile, et d’une partie opérative constituée de trois lampes halogènes 12V/10W, deux ventilateurs, trois alimentations AC/DC (230V vers 12V et 24V), ainsi que de capteurs (température PT100 et courant Wago).
L’intervention a été structurée en deux phases. La première, hors tension, visait à vérifier le câblage via des tests de continuité (multimètre en mode « continuité »), en s’assurant de l’absence de court-circuits et de câbles endommagés. Les connexions des actionneurs et capteurs aux bornes de l’API ont été comparées au schéma de câblage. Quelques irrégularités ont été notées (inversion I0/I3, absence de liaison à la terre), mais jugées non critiques.

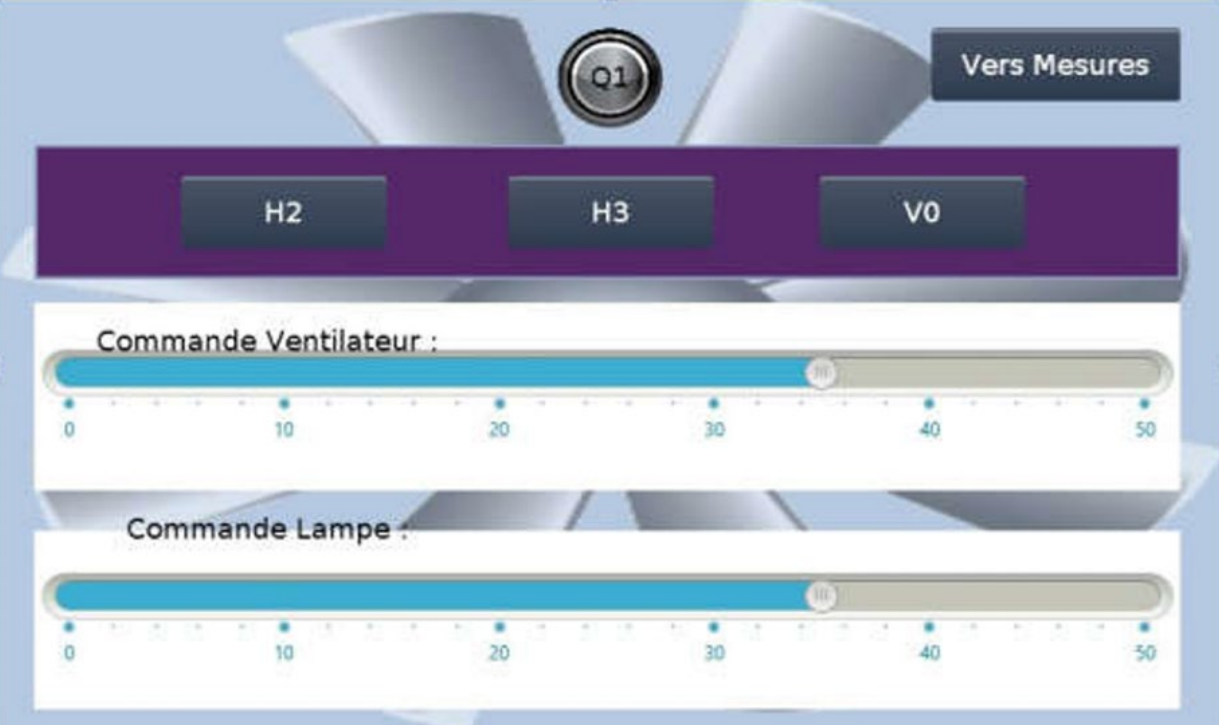

La seconde phase s’est déroulée sous tension, avec mesures des tensions fournies par les blocs d’alimentation (12V, 24V et 230V AC) et contrôles de conformité vis-à-vis des spécifications des composants. Toutes les alimentations ont délivré des tensions dans les plages prévues (ex. : 235V AC, 12,04V DC, 24,01V DC). L’IHM a permis de piloter correctement les actionneurs : lampes et ventilateurs ont réagi comme attendu.
Ce projet a permis de valider la mise en service d’un système domotique associant commande automatisée et supervision via IHM. L’intervention, structurée en deux phases (hors tension et sous tension), a permis de garantir la conformité du câblage, la cohérence des alimentations et le bon fonctionnement des actionneurs. Tous les tests ont confirmé la fiabilité du système, à l’exception d’une légère limitation sur la commande d’un ventilateur (V1), dont la tension PWM maximale reste inférieure à la spécification constructeur. Cette réserve mineure n’impacte pas le bon fonctionnement général.
L’ensemble des objectifs pédagogiques ont été atteints : compréhension du fonctionnement d’un système domotique, vérification complète des circuits de puissance et de commande, utilisation rigoureuse des instruments de mesure, et application des règles de sécurité en basse tension. Ce projet illustre concrètement la capacité à intervenir sur un système complexe en respectant un protocole de vérification structuré.
