SmartLight - BUT1 - S1
Carte "SmartLight"
Note : Les niveaux présentés dans "Caractéristiques" sont subjectif. La signification précise est détaillée dans Détails des caractéristiques des projets universitaires.
Le système SmartLight a pour objectif principal d’éclairer efficacement une zone de travail. Pour cela, il intègre des fonctions secondaires : la régulation de l’éclairement selon la luminosité ambiante, le réglage du niveau d’éclairement, et la commande marche/arrêt. Les composants du système sont : une alimentation continue (9 à 12V), une carte électronique, une lampe, une bande LED optionnelle et une télécommande infrarouge optionnelle.

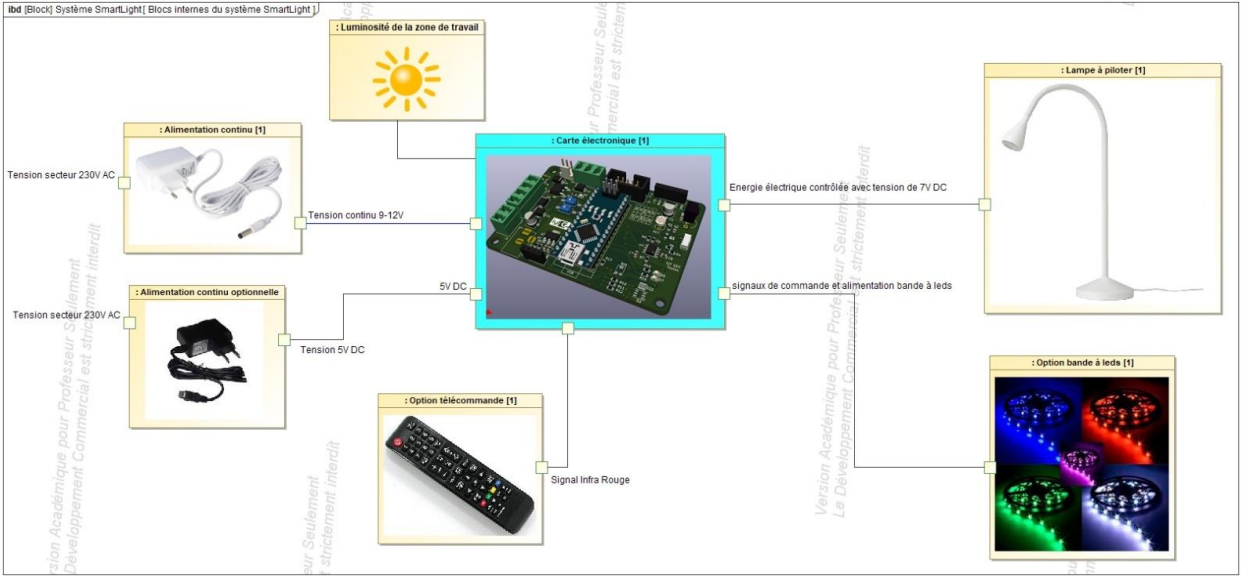

Les signaux d’entrée comprennent l’alimentation, le signal IR et la luminosité ambiante. Les sorties commandent la lampe et la bande LED. Ces éléments sont reliés à la carte via divers capteurs, connecteurs et régulateurs. Le système respecte des contraintes précises de taille, température, précision de mesure et alimentation.
La carte électronique se compose de plusieurs modules : régulateur de tension (7V DC), récepteur IR, capteur de luminosité, interface homme-machine (deux boutons et LEDs), interface de puissance pour la lampe, et connecteurs pour la bande LED. L’ensemble est orchestré par un microcontrôleur central.
Afin d’assurer une utilisation optimale du système SmartLight, une notice utilisateur a été rédigée. Celle-ci présente de manière claire les étapes d’installation, les modalités de mise en marche, les fonctionnalités disponibles via l’interface (boutons, télécommande IR), ainsi que les consignes de sécurité liées à l’alimentation électrique. Elle permet à tout utilisateur — même non initié — de comprendre rapidement le fonctionnement du dispositif, ses différents modes de commande et la façon d’ajuster la luminosité en fonction des besoins.
Note : Lien vers la version en anglais : Guide d'utilisation - SmartLight - EN.
Il est à noter que touts les visuels de la notice ont été faits par mes soins sur Adobe Illustrator.
La carte électronique SmartLight est conforme aux exigences techniques : elle assure la gestion intelligente de l’éclairage en s’adaptant à la luminosité ambiante, avec des composants dimensionnés pour garantir robustesse, sécurité électrique et efficacité énergétique. La modularité du système permet l’intégration future d’options comme la bande LED ou la télécommande IR, assurant sa pérennité et son évolutivité.
